Thông tin quan trọng về tiêu chuẩn mặt bích ống gió

Đảm bảo chất lượng mặt bích và tăng cường an toàn hệ thống thông gió, người ta đã đặt ra các tiêu chuẩn mặt bích ống gió. Vậy cụ thể những tiêu chuẩn đó là như thế nào, cùng tìm hiểu trong bài viết dưới này nhé!

Mặt bích ống gió là gì

Mặt bích ống gió là một loại phụ kiện được thiết kế phù hợp với từng loại ống gió, có vai trò kết nối các ống gió với nhau. Nhờ vậy mà các ống gió kết nối với nhau chắc chắn, không rung lắc trong quá trình dẫn truyền không khí.

Trên sản phẩm này sẽ có đục lỗ kết nối để liên kết các chi tiết với nhau nhờ bu lông và các lỗ đục cách đều toàn thân bích. Tuy thiết bị nhỏ nhưng việc gia công mặt bích đòi hỏi độ tinh xảo và chính xác tuyệt đối.

mat bich ong gio

Quy định tiêu chuẩn mặt bích ống gió

Hiện nay tiêu chuẩn mặt bích ống gió được các nhà sản xuất sử dụng phổ biến nhất là tiêu chuẩn TCXD 232:1999 quy định về nghiệm thu, chế tạo và lắp đặt hệ thống điều hòa không khí, được phát hành năm 1999.

Tải file PDF đầy đủ: tiêu chuẩn TCXD 232:1999

Ngoài ra, hiện nay cũng có một số các tiêu chuẩn mặt bích ống gió trên thế giới như:

  • Tiêu chuẩn ASME B16.5: đây là tiêu chuẩn của Mỹ về kích thước, vật liệu và áp suất của mặt bích ống dẫn. Tiêu chuẩn này được phát hành bởi hiệp hội Kỹ sư Cơ khí Mỹ (ASME)
  • Tiêu chuẩn DIN EN 1092-1: Đây là tiêu chuẩn mặt bích ống gió thuộc Châu Âu liên quan đến thông số kỹ thuật như kích thước, độ chính xác, vật liệu, bề mặt của mặt bích…
  • Tiêu chuẩn JIS B2220: Tiêu chuẩn này được áp dụng chủ yếu cho hoạt động công nghiệp ở Nhật Bản về mặt bích (tên tiếng anh là Japanese Industrial Standards)
  • Tiêu chuẩn BS 4504: Tiêu chuẩn mặt bích BS 4504 là tiêu chuẩn của Anh Quốc do viện tiêu chuẩn đề ra, để lấy đó làm quy chuẩn cho việc  hướng dẫn các tiêu chuẩn của mặt bích thép.
  • Tiêu chuẩn GOST 12820: Đây là tiêu chuẩn mặt bích ống gió của Liên Xô dùng để xác định các loại mặt bích phẳng. Tuy nhiên tiêu chuẩn này hiện nay chưa được phổ biến nhiều ở Việt Nam

Tiêu chuẩn mặt bích ống gió hiện nay

Mặt bích ống gió tiết diện tròn

(Tiêu chuẩn mặt bích ống gió tròn, kích thước tình bằng milimet)

Tiêu chuẩn mặt bích tiết diện tròn

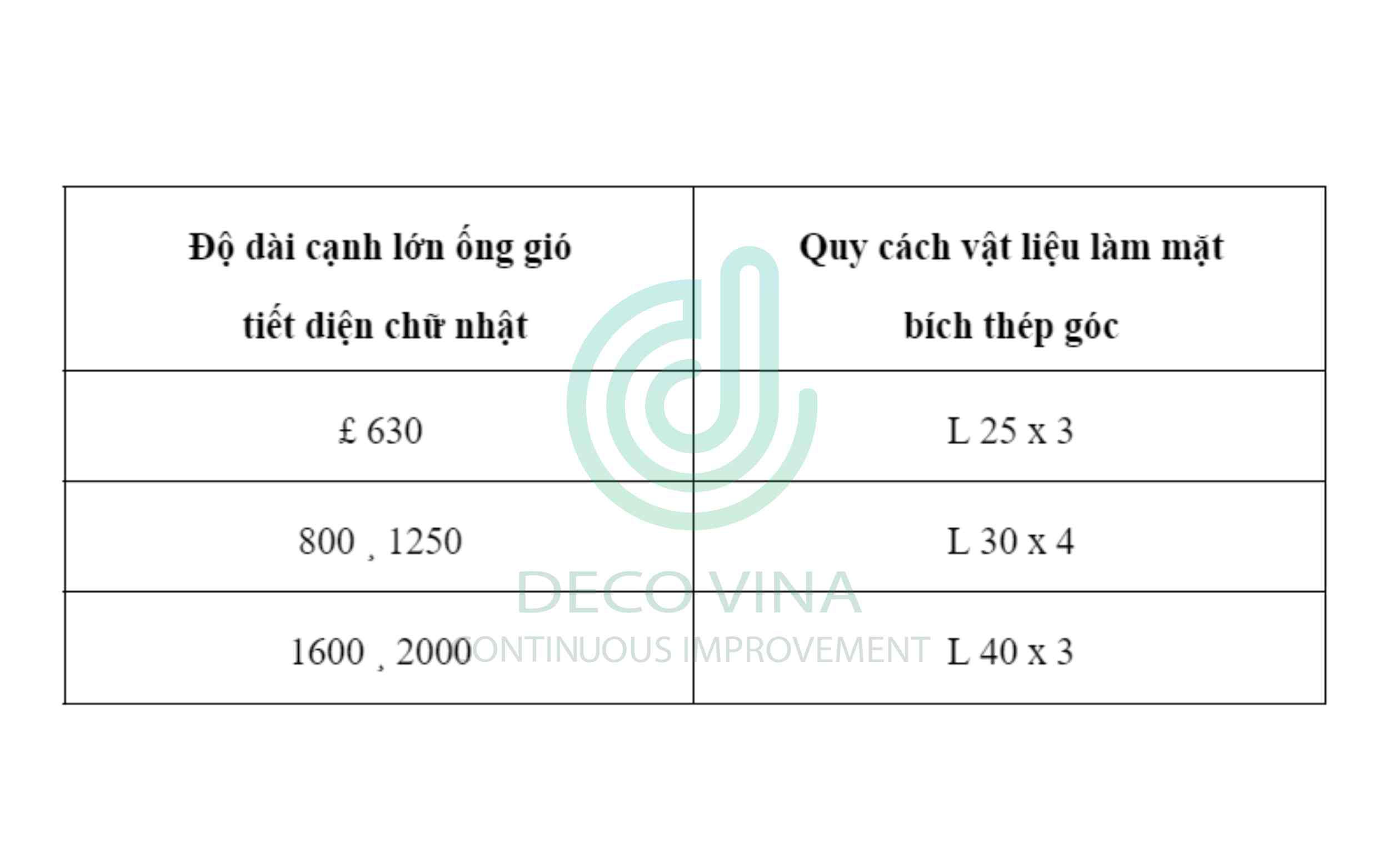

Mặt bích ống gió tiết diện vuông, chữ nhật

(Tiêu chuẩn mặt bích ống gió vuôngvà chữ nhật, kích thước tình bằng milimet)

tiêu chuẩn mặt bích tiết diện vuông

Cách chọn mặt bích ống gió tiêu chuẩn

Dựa vào tiêu chuẩn mặt bích ống gió đã nêu ở trên thì cần chú ý đến các yếu tố sau để lựa chọn được mặt bích ống gió phù hợp:

  • Ống gió: lựa chọn mặt bích tương ứng với hình dạng ống gió. Một số hình dáng ống gió phổ biến như ống gió tròn, vuông, hình chữ nhật…
  • Vật liệu: Vật liệu làm mặt bích ống gió rất đa dạng vì vậy cần chú ý lựa chọn loại phù hợp với môi trường sử dụng
  • Kích thước: Khi lựa chọn mặt bích cần đảm bảo kích thước phù hợp với đường kính của ống gió.
  • Kiểu kết nối: Các kiểu kết nối mặt bích ống gió gồm hàn, ren, mặt bích mù. Việc lựa chọn kiểu kết nối mặt bích cần phù hợp với hệ thống thông gió và yêu cầu kỹ thuật của công trình.
  • Tiêu chuẩn: Các loại mặt bích lựa chọn cần đạt các tiêu chuẩn kỹ thuật, an toàn và chất lượng
  • Giá thành: Việc xác định giá thành mặt bích dựa trên kích thước, vật liệu. Cần tham khảo kỹ giá thành trước khi mua để tối ưu chi phí ngân sách
  • Đơn vị uy tín: Trên thị trường hiện nay có nhiều đơn vị cung cấp mặt bích ống, chính vì vậy cần tìm hiểu kỹ thông tin về sản phẩm và chính sách bảo hành.



Kết luận

Cảm ơn Quý khách đã đọc bài viết, mong rằng với những thông tin mà chúng tôi cung cấp sẽ giúp Quý khách hàng hiểu hơn về tiêu chuẩn mặt bích ống gió. Nếu Quý khách hàng có nhu cầu tìm mua ống gió, cửa gió, van gió… vui lòng liên hệ ngay Deco Vina để được hỗ trợ nhanh nhất.
